Doelen¶

In hoofdstukken 5 en 6 van het boek wordt er verder ingegaan op de reversibiliteit van processen. De klassieke mechanica eist alleen behoud van energie en impuls, maar er is geen richtingsvoorkeur in processen. Dat is in strijd met je dagelijkse ervaring: van een video-opname kun je vrijwel altijd zeggen of deze vooruit of achteruit wordt gespeeld.

Deze richtingsvoorkeur wordt het best gemodelleerd door de entropie. Dit is een kwantitatieve grootheid die vaak een beetje mysterieus wordt gevonden. In dit werkblad zullen we kijken of we wat meer over deze entropie te weten kunnen komen.

In dit werkblad komen de volgende onderdelen langs:

We herhalen de belangrijke stukken code met gekozen constanten en het gedrag van deeltjes.
We introduceren een nieuwe klasse voor het beheersvolume die de reeds ontwikkelde functies bevat.
We controleren of deze code gelijkwaardige resultaten geeft als de code in voorgaande werkbladen.
We bekijken een ingewikkelder modelsysteem van gekoppelde zuigers en kijken hier naar verschillende processen.
We nemen een reversibele en een niet-reversibele route en kijken naar het verschil in entropie.

Laden van eerdere code¶

Net als bij de eerdere simulaties, gaan we uit van dezelfde set van constanten.

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation

BOX_SIZE_0 = 10               # Hoogte en lengte startvolume
N = 40                       # Aantal deeltjes
V_0 = 1                      # Startsnelheid van deeltjes
RADIUS = 0.3                   # Straal van moleculen
DT = 0.1*RADIUS/V_0                  # Tijdstap om geen botsing te missen
V_PISTON_0 = -0.02 * V_0     # Startsnelheid van zuiger
k_B = 1.38E-23
# (negatief betekent zowel links als rechts naar binnen gericht)

#your code/answer

En maken we daarnaast ook gebruik van een klasse die het gedrag van deeltjes omschrijft:

class ParticleClass:
    def __init__(self, m, v, r, R):
        """ maakt een deeltje (constructor) """
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = R

    def update_position(self):
        """ verandert positie voor één tijdstap """
        self.r += self.v * DT

    @property
    def momentum(self):
        return self.m * self.v

    @property
    def kin_energy(self):
        return 1/2 * self.m * np.dot(self.v, self.v)

def collide_detection(p1: ParticleClass, p2: ParticleClass) -> bool:
    """ Geeft TRUE als de deeltjes overlappen """
    dx = p1.r[0] - p2.r[0]
    dy = p1.r[1] - p2.r[1]
    rr = p1.R + p2.R
    return  dx**2+dy**2 < rr**2

def particle_collision(p1: ParticleClass, p2: ParticleClass):
    """ past snelheden aan uitgaande van overlap """
    m1, m2 = p1.m, p2.m
    delta_r = p1.r - p2.r
    delta_v = p1.v - p2.v
    dot_product = np.dot(delta_r, delta_v)
    # Als deeltjes van elkaar weg bewegen dan geen botsing
    if dot_product >= 0: # '='-teken voorkomt ook problemen als delta_r == \vec{0}
        return
    distance_squared = np.dot(delta_r, delta_r)
    # Botsing oplossen volgens elastische botsing in 2D
    p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
    p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r

Het beheersvolume¶

In het boek wordt er vaak gesproken over een ‘control volume’. Dit is een reëel of denkbeeldig volume waaraan een aantal macroscopische eigenschappen worden toegekend. Het Nederlandse woord hiervoor is ‘beheersvolume’. Veel van de functies die we tot nu toe hebben ontwikkeld gaan over eigenschappen en gedrag van een dergelijk beheersvolume - deze hebben we slechts impliciet gebruikt. Om de code beter te structureren, maken we hier een klasse voor. Dit maakt het vooral makkelijk om bijvoorbeeld met twee beheersvolumes te rekenen (later in dit werkblad is dat ons doel).

Als je de code hieronder vergelijkt met die van de vorige werkbladen, zal je een aantal zaken opvallen:

Elke functie heeft een parameter self gekregen. Daarmee begrijpt Python dat het om een functie van de klasse gaat.
De variabelen die als global stonden vermeld zijn nu een variabele van de klasse en hoeven dus niet meer gedeclareerd te worden in elke functie. Ze moeten in de code wel telkens worden voorafgegaan door het woord self, om dit duidelijk te maken.
Om de eigenschappen heat, work en pressure alleen te laten lezen en niet te laten schrijven, maken we gebruik van een Python conventie waarbij we een ‘geheime’ variabele gebruiken die wordt voorafgegaan door een laag liggend streepje ‘_’ (Engels: underscore).

class ControlVolume:
    def __init__(self, length, height, N, v_piston, set_temp):
        """ maakt een beheersvolume (constructor) """
        self.length = length
        self.height = height
        self.v_piston = v_piston
        self.set_temp = set_temp
        self.particles = []
        self._work = 0.0
        self._heat = 0.0
        self._impulse_out = 0.0
        self._pressure = 0.0
        for _ in range(N):
            vx = np.random.uniform(-V_0, V_0)
            vy = np.random.choice([-1, 1]) * np.sqrt(V_0**2 - vx**2)
            x = np.random.uniform(-self.length/2 + RADIUS, self.length/2 - RADIUS)
            y = np.random.uniform(-self.height/2 + RADIUS, self.height/2 - RADIUS)
            self.particles.append(ParticleClass(m=1.0, v=[vx, vy], r=[x, y], R=RADIUS))

    def handle_collisions(self) -> None:
        """ alle onderlinge botsingen afhandelen voor deeltjes in lijst """
        num_particles = len(self.particles)
        for i in range(num_particles):
            for j in range(i+1, num_particles):
                if collide_detection(self.particles[i], self.particles[j]):
                    particle_collision(self.particles[i], self.particles[j])

    def piston_collision(self, particle: ParticleClass) -> None:
        """ verzorgen van botsingen met wand links en rechts, die als zuiger kunnen bewegen """
        if abs(particle.r[0]) + particle.R > self.length / 2:
            particle.r[0] = np.sign(particle.r[0]) * (self.length/2 - particle.R)
            piston_velocity = np.sign(particle.r[0]) * self.v_piston
            relative_velocity = particle.v[0] - piston_velocity  # stelsel zuiger
            particle.v[0] = -relative_velocity + piston_velocity # stelsel waarnemer
            self._impulse_out += 2 * particle.m * abs(relative_velocity)
            self._work += 2 * particle.m * relative_velocity * piston_velocity

    def thermostat_collision(self, particle: ParticleClass) -> None:
        """ verzorgen van botsingen met wand boven en onder, die als thermostaat kunnen werken """
        if abs(particle.r[1]) + particle.R > self.height / 2:
            temp_factor = (self.set_temp/self.temperature) if self.set_temp > 0 else 1.0
            particle.r[1] = np.sign(particle.r[1]) * (self.height/2 - particle.R)
            self._impulse_out += abs(particle.momentum[1]) * (1 + temp_factor**0.5)
            self._heat += particle.kin_energy * (temp_factor - 1)
            particle.v *= temp_factor**0.5
            particle.v[1] *= -1

    def handle_walls(self) -> None:
        """ verzorgen van alle botsingen met wanden en aanpassen waarde voor druk """
        self._impulse_out = 0.0
        for p in self.particles:
            self.piston_collision(p)
            self.thermostat_collision(p)
        self._pressure = 0.95 * self._pressure + 0.05 * self._impulse_out / (self.circumference * DT)

    def take_time_step(self) -> None:
        self.length += 2 * self.v_piston * DT # zowel links als rechts zuiger
        for p in self.particles:
            p.update_position()
        self.handle_collisions()
        self.handle_walls()

    @property
    def temperature(self) -> float:
        temp = 0.0
        k = 1.380649e-23
        for p in self.particles:
            temp += p.kin_energy/k
        temp = temp*30*1.66e-27 * 2.5 * 10**3
        return temp

    @property
    def area(self) -> float:
        return self.length * self.height

    @property
    def circumference(self) -> float:
        return 2 * (self.length + self.height)

    @property
    def heat(self) -> float:
        return self._heat

    @property
    def work(self) -> float:
        return self._work

    @property
    def pressure(self) -> float:
        return self._pressure

Herhaling oude test¶

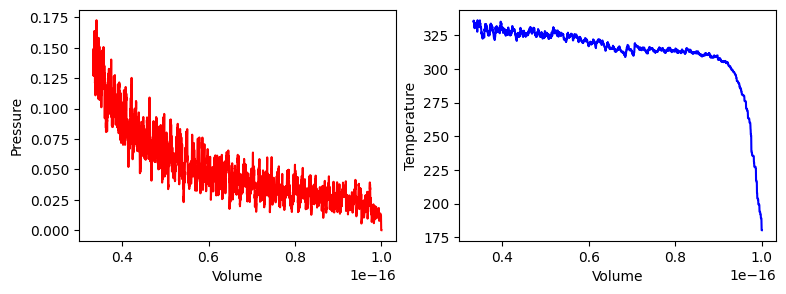

Om zeker te zijn dat de code functioneert herhalen we eerst een berekening, waarvan we het antwoord al kennen. Dit is de simulatie van de druk en de temperatuur als functie van het volume voor een isotherm proces (waarbij de temperatuur dus constant wordt gehouden met behulp van een thermostaat).

num_steps = round(2/3 * BOX_SIZE_0 / (2 * -V_PISTON_0 * DT))

volumes = np.zeros(num_steps, dtype=float)
pressures = np.zeros(num_steps, dtype=float)
temperatures = np.zeros(num_steps, dtype=float)

cv = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 40, V_PISTON_0, 300)

for i in range(num_steps):
    cv.take_time_step()
    volumes[i] = cv.area
    pressures[i] = cv.pressure
    temperatures[i] = cv.temperature

pressures = (pressures * 30*1.66e-27) / (1e-12)**2
volumes = volumes * (1e-9)**2


fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(9, 3))
ax1.set_xlabel('Volume')
ax1.set_ylabel('Pressure')
ax2.set_xlabel('Volume')
ax2.set_ylabel('Temperature')
fig.tight_layout

ax1.plot(volumes, pressures, '-r')
ax2.plot(volumes, temperatures, '-b')

plt.show()

Systeem van twee gekoppelde zuigers¶

Om nu een studie te doen naar de entropie van een systeem maken we gebruik van twee gekoppelde zuigers, zie Figure 1. Dit zijn twee zuigers genummerd ‘1’ en ‘2’ die samen een constant volume hebben, maar waarbij de beweging van de zuiger(s) het ene volume verkleint en het andere volume evenveel vergroot. Dit systeem houden we voor de rest van dit weerkblad thermisch geïsoleerd ten opzichte van de omgeving, zodat we een goede boekhouding kunnen doen van de totale hoeveelheid energie.

Figure 1:De gekoppelde zuigers, waarbij het totaal volume constant is.

Isotherme verplaatsing¶

Als eerste kijken we naar het reversibele proces. We herhalen dat er geen thermisch contact is met de omgeving, maar er is wel thermisch contact tussen de twee volumes zodat ze constant dezelfde temperatuur hebben.

In de onderstaande code beginnen we met twee beheersvolumes cv1 en cv2, die aan het begin hetzelfde volume $V_0$ hebben. Dan verplaatsen we de zuiger(s) met een constante snelheid naar het punt waar $V_1=\frac{1}{5}V_0$ en $V_2= \frac{9}{5} V_0$ (wat verwacht je, conceptueel, wat er gebeurt met de verschillende grootheden?)

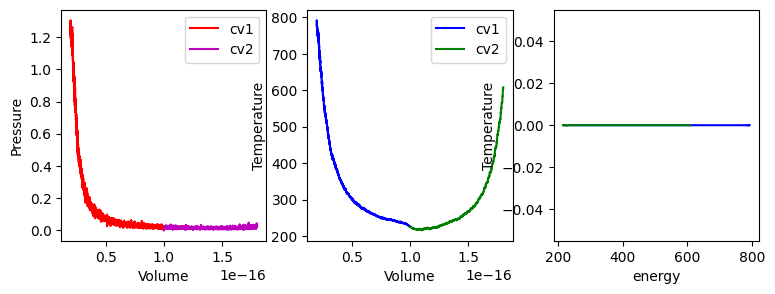

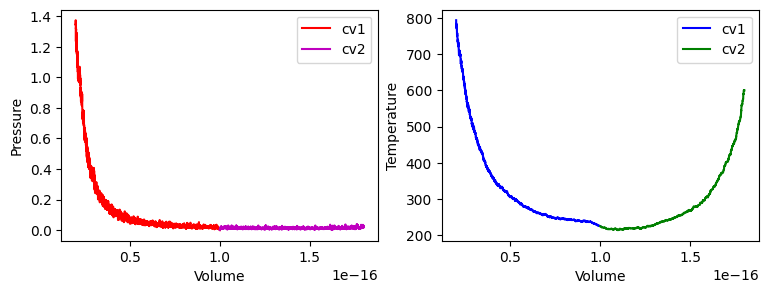

Hieronder vind je het verloop van de druk en de temperatuur van beide volumes tijdens dit proces.

# runnen van de simulatie
num_data = round(abs(BOX_SIZE_0 * 0.4 / (DT * V_PISTON_0)))

volumes1c = np.zeros(num_data, dtype=float)
pressures1c = np.zeros(num_data, dtype=float)
temperatures1c = np.zeros(num_data, dtype=float)
volumes2c = np.zeros(num_data, dtype=float)
pressures2c = np.zeros(num_data, dtype=float)
temperatures2c = np.zeros(num_data, dtype=float)
works1c = np.zeros(num_data, dtype=float)
works2c = np.zeros(num_data, dtype=float)

cv1c = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 50, +V_PISTON_0, 0.5)
cv2c = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 50, -V_PISTON_0, 0.5)

for i in range(num_data):
    cv1c.take_time_step()
    cv2c.take_time_step()

    average_temp = (cv1c.temperature + cv2c.temperature) / 2
    cv1c.set_temp = average_temp
    cv2c.set_temp = average_temp

    volumes1c[i] = cv1c.area
    pressures1c[i] = cv1c.pressure
    temperatures1c[i] = cv1c.temperature
    works1c[i] = cv1c.work

    volumes2c[i] = cv2c.area
    pressures2c[i] = cv2c.pressure
    temperatures2c[i] = cv2c.temperature
    works2c[i] = cv2c.work

# plotten van de druk en temperatuur van beide volumes

pressures1real = (pressures1c * 30*1.66e-27) / (1e-12)**2
volumes1real = volumes1c * (1e-9)**2


pressures2real = (pressures2c * 30*1.66e-27) / (1e-12)**2
volumes2real = volumes2c * (1e-9)**2

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(9, 3))
ax1.set_xlabel('Volume')
ax1.set_ylabel('Pressure')

ax2.set_xlabel('Volume')
ax2.set_ylabel('Temperature')
fig.tight_layout

#druk als functie van volume
ax1.plot(volumes1real, pressures1real, '-r', label='cv1')
ax1.plot(volumes2real, pressures2real, '-m',label='cv2')
ax1.legend()

#temperatuur als functie van volume
ax2.plot(volumes1real, temperatures1c, '-b',label='cv1')
ax2.plot(volumes2real, temperatures2c, '-g',label='cv2')
ax2.legend()

plt.show()

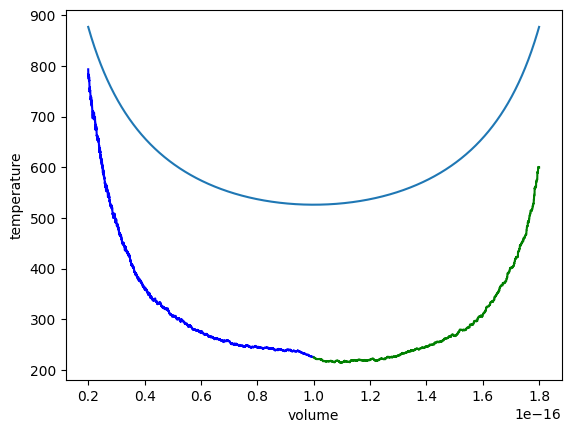

Dit systeem is zo gekozen dat het mogelijk is om de temperatuur analytisch te bepalen met behulp van een wiskundige afleiding. We gaan ervan uit dat het systeem bij de start helemaal symmetrisch is (zoals in de simulatie) en definiëren hierbij $x$ als de positie van de zuiger. Bij $x=-1$ staat de zuiger helemaal aan de kant van cv1, zodat $V_1=0$ en $V_2=2V_0$ . Bij $x=+1$ staat de zuiger helemaal aan de andere kant, zodat $V_1=2V_0$ en $V_2=0$ . Dan moet dus gelden dat:

V_1 = V_0 (1+x) \text{ en } V_2 = V_0 (1-x).

(1)

Omdat ons gas twee vrijheidsgraden heeft, wordt de interne energie van elk van de volumes ( $i \in {1,2}$ ) gegeven door:

U_i = \frac{2}{2} N_i k_B T.

(2)

Met het aantal deeltjes aan beide kanten gelijk betekent dit voor de interne energie van het totale systeem

dU = dU_1 + dU_2 = 2N k_B dT.

(3)

Voor het verplaatsen van de zuiger geldt voor beide kanten:

\delta W_i = P_i dV_i = \frac{N k_B T}{V_i} dV_i.

(4)

Als we deze twee formules samennemen dan levert dit:

-N k_B T \left( \frac{dV_1}{V_1} + \frac{dV_2}{V_2} \right) = 2 N k_B dT.

(5)

Vullen we de startformules voor $V_1$ en $V_2$ in, dan wordt dit:

\frac{dT}{dx} = \frac{x}{1-x^2}T.

(6)

#your code/answer
def temp(x):
    return (np.exp(- 0.5 * (np.log(1-(x)**2))))

x = np.linspace(-0.8, 0.8, 1001)
xnew = (x * 1E-16 ) + 1E-16

temperatuur = (temp(x)/(k_B*N)) *28*1.66e-27 * (2.5e3)**2

plt.figure()

plt.xlabel('volume')
plt.ylabel('temperature')
plt.plot(xnew, temperatuur)
plt.plot(volumes1real, temperatures1c, '-b',label='cv1')
plt.plot(volumes2real, temperatures2c, '-g',label='cv2')
plt.show()

Om te verifiëren dat dit proces reversibel is moeten we het proces ook terug kunnen uitvoeren.

# neem de vorige code tussen opgave 3 en 4 over en breidt deze uit.
# runnen van de simulatie
num_data = round(abs(BOX_SIZE_0 * 0.4 / (DT * V_PISTON_0)))

volumes1a = np.zeros(num_data, dtype=float)
pressures1a = np.zeros(num_data, dtype=float)
temperatures1a = np.zeros(num_data, dtype=float)
volumes2a = np.zeros(num_data, dtype=float)
pressures2a = np.zeros(num_data, dtype=float)
temperatures2a = np.zeros(num_data, dtype=float)
works1a = np.zeros(num_data, dtype=float)
works2a =  np.zeros(num_data, dtype=float)

cv1a = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 50, +V_PISTON_0, 0.5)
cv2a = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 50, -V_PISTON_0, 0.5)

for i in range(num_data):
    cv1a.take_time_step()
    cv2a.take_time_step()

    average_temp = - (cv1a.temperature + cv2a.temperature) / 2
    cv1a.set_temp = average_temp
    cv2a.set_temp = average_temp

    volumes1a[i] = cv1a.area
    pressures1a[i] = cv1a.pressure
    temperatures1a[i] = cv1a.temperature
    works1a[i] = cv1a.work

    volumes2a[i] = cv2a.area
    pressures2a[i] = cv2a.pressure
    temperatures2a[i] = cv2a.temperature
    works2a[i] = cv2a.work
#your code/answer

volumes1b = np.zeros(num_data, dtype=float)
pressures1b = np.zeros(num_data, dtype=float)
temperatures1b = np.zeros(num_data, dtype=float)
volumes2b = np.zeros(num_data, dtype=float)
pressures2b = np.zeros(num_data, dtype=float)
temperatures2b = np.zeros(num_data, dtype=float)
works1b = np.zeros(num_data, dtype=float)
works2b =  np.zeros(num_data, dtype=float)

cv1b = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 50, -V_PISTON_0, 0.5)
cv2b = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 50, +V_PISTON_0, 0.5)

for i in range(num_data):
    cv1b.take_time_step()
    cv2b.take_time_step()

    average_temp = - (cv1b.temperature + cv2b.temperature) / 2
    cv1b.set_temp = average_temp
    cv2b.set_temp = average_temp

    volumes1b[i] = cv1b.area
    pressures1b[i] = cv1b.pressure
    temperatures1b[i] = cv1b.temperature
    works1b[i] = cv1b.work

    volumes2b[i] = cv2b.area
    pressures2b[i] = cv2b.pressure
    temperatures2b[i] = cv2b.temperature
    works2b[i] = cv2b.work
# plotten van de druk en temperatuur van beide volumes
# fig, (ax1, ax2, ax3) = plt.subplots(1, 3, figsize=(9, 3))
# ax1.set_xlabel('Volume')
# ax1.set_ylabel('Pressure')

# ax2.set_xlabel('Volume')
# ax2.set_ylabel('Temperature')

# ax3.set_xlabel('Temperature')
# ax3.set_ylabel('Work')

# fig.tight_layout

# #druk als functie van volume
# ax1.plot(volumes1a, pressures1a, '-r', label='cv1')
# ax1.plot(volumes2a, pressures2a, '-m',label='cv2')
# ax1.legend()

# #temperatuur als functie van volume
# ax2.plot(volumes1a, temperatures1a, '-b',label='cv1')
# ax2.plot(volumes2a, temperatures2a, '-g',label='cv2')
# ax2.legend()

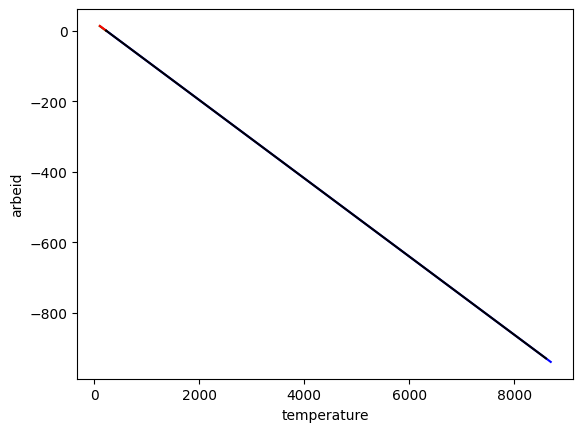

plt.figure()
plt.plot(temperatures1a, works1a, '-b')
plt.plot(temperatures1b, works1b, '-g')
plt.plot(temperatures2a, works2a, '-r')
plt.plot(temperatures2b, works2b, '-k')
plt.xlabel('temperature')
plt.ylabel('arbeid')
plt.show()

# zoals te zien is het proces inderdaad reversibel, maar het keert niet volledig terug naar de begin toestand.

Adiabatische verplaatsing zuiger¶

We kunnen in een vergelijkbare eindsituatie komen door de zuiger eerst adiabatisch te verplaatsen (dat wil zeggen: zonder onderling thermisch contact tussen de volumes) en pas daarna het thermische contact toe te staan. Om dat in onze simulatie te modelleren concentreren we ons eerst op de adiabatische verplaatsing van de zuigerwand en nemen we het thermische contact nog niet mee.

class ControlVolume:
    def __init__(self, length, height, N, v_piston, set_temp):
        """ maakt een beheersvolume (constructor) """
        self.length = length
        self.height = height
        self.v_piston = v_piston
        self.set_temp = set_temp
        self.particles = []
        self._work = 0.0
        self._heat = 0.0
        self._impulse_out = 0.0
        self._pressure = 0.0
        for _ in range(N):
            vx = np.random.uniform(-V_0, V_0)
            vy = np.random.choice([-1, 1]) * np.sqrt(V_0**2 - vx**2)
            x = np.random.uniform(-self.length/2 + RADIUS, self.length/2 - RADIUS)
            y = np.random.uniform(-self.height/2 + RADIUS, self.height/2 - RADIUS)
            self.particles.append(ParticleClass(m=1.0, v=[vx, vy], r=[x, y], R=RADIUS))

    def handle_collisions(self) -> None:
        """ alle onderlinge botsingen afhandelen voor deeltjes in lijst """
        num_particles = len(self.particles)
        for i in range(num_particles):
            for j in range(i+1, num_particles):
                if collide_detection(self.particles[i], self.particles[j]):
                    particle_collision(self.particles[i], self.particles[j])

    def piston_collision(self, particle: ParticleClass) -> None:
        """ verzorgen van botsingen met wand links en rechts, die als zuiger kunnen bewegen """
        if abs(particle.r[0]) + particle.R > self.length / 2:
            particle.r[0] = np.sign(particle.r[0]) * (self.length/2 - particle.R)
            piston_velocity = np.sign(particle.r[0]) * self.v_piston
            relative_velocity = particle.v[0] - piston_velocity  # stelsel zuiger
            particle.v[0] = -relative_velocity + piston_velocity # stelsel waarnemer
            self._impulse_out += 2 * particle.m * abs(relative_velocity)
            self._work += 2 * particle.m * relative_velocity * piston_velocity

    def thermostat_collision(self, particle: ParticleClass) -> None:
        """ verzorgen van botsingen met wand boven en onder, die als thermostaat kunnen werken """
        if abs(particle.r[1]) + particle.R > self.height / 2:
            temp_factor = (self.set_temp/self.temperature) if self.set_temp > 0 else 1.0
            particle.r[1] = np.sign(particle.r[1]) * (self.height/2 - particle.R)
            self._impulse_out += abs(particle.momentum[1]) * (1 + temp_factor**0.5)
            particle.v *= temp_factor**0.5
            particle.v[1] *= -1

    def handle_walls(self) -> None:
        """ verzorgen van alle botsingen met wanden en aanpassen waarde voor druk """
        self._impulse_out = 0.0
        for p in self.particles:
            self.piston_collision(p)
            self.thermostat_collision(p)
        self._pressure = 0.95 * self._pressure + 0.05 * self._impulse_out / (self.circumference * DT)

    def take_time_step(self) -> None:
        self.length += 2 * self.v_piston * DT # zowel links als rechts zuiger
        for p in self.particles:
            p.update_position()
        self.handle_collisions()
        self.handle_walls()

    @property
    def temperature(self) -> float:
        temp = 0.0
        k = 1.380649e-23
        for p in self.particles:
            temp += p.kin_energy/k
        temp = temp*30*1.66e-27 * 2.5 * 10**3
        return temp

    @property
    def area(self) -> float:
        return self.length * self.height

    @property
    def circumference(self) -> float:
        return 2 * (self.length + self.height)

    @property
    def heat(self) -> float:
        return self._heat

    @property
    def work(self) -> float:
        return self._work

    @property
    def pressure(self) -> float:
        return self._pressure

# runnen van de simulatie
num_data = round(abs(BOX_SIZE_0 * 0.4 / (DT * V_PISTON_0)))

temperatures1 = np.zeros(num_data, dtype=float)
temperatures2 = np.zeros(num_data, dtype=float)
works1 = np.zeros(num_data, dtype=float)
works2 = np.zeros(num_data, dtype=float)
heats1 = np.zeros(num_data, dtype=float)
heats2 = np.zeros(num_data, dtype=float)
pressures1 = np.zeros(num_data, dtype=float)
pressures2 = np.zeros(num_data, dtype=float)
volumes1 = np.zeros(num_data, dtype=float)
volumes2 = np.zeros(num_data, dtype=float)


cv1 = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 50, +V_PISTON_0, 0.5)
cv2 = ControlVolume(BOX_SIZE_0, BOX_SIZE_0, 50, -V_PISTON_0, 0.5)

for i in range(num_data):
    cv1.take_time_step()
    cv2.take_time_step()

    average_temp = (cv1.temperature + cv2.temperature) / 2
    cv1.set_temp = average_temp
    cv2.set_temp = average_temp

    temperatures1[i] = cv1.temperature
    works1[i] = cv1.work
    heats1[i] = cv1.heat
    pressures1[i] = cv1.pressure
    volumes1[i] = cv1.area


    temperatures2[i] = cv2.temperature
    works2[i] = cv2.work
    heats2[i] = cv2.heat
    pressures2[i] = cv2.pressure
    volumes2[i] = cv2.area


pressures1 = (pressures1 * 30*1.66e-27) / (1e-12)**2
volumes1 = volumes1 * (1e-9)**2

pressures2 = (pressures2 * 30*1.66e-27) / (1e-12)**2
volumes2 = volumes2 * (1e-9)**2

fig, (ax1, ax2, ax3) = plt.subplots(1, 3, figsize=(9, 3))
ax1.set_xlabel('Volume')
ax1.set_ylabel('Pressure')

ax2.set_xlabel('Volume')
ax2.set_ylabel('Temperature')


ax3.set_xlabel('energy')
ax3.set_ylabel('Temperature')
fig.tight_layout

#druk als functie van volume
ax1.plot(volumes1, pressures1, '-r', label='cv1')
ax1.plot(volumes2, pressures2, '-m',label='cv2')
ax1.legend()

#temperatuur als functie van volume
ax2.plot(volumes1, temperatures1, '-b',label='cv1')
ax2.plot(volumes2, temperatures2, '-g',label='cv2')
ax2.legend()

ax3.plot(temperatures1, heats1, '-b', label='cv1')
ax3.plot(temperatures2, heats2, '-g', label='cv2')
plt.show()


energies = np.zeros(1000, dtype=float)
energies2 = np.zeros(1000, dtype=float)
temperatures = np.zeros(1000, dtype=float)
temperatures2b = np.zeros(1000, dtype=float)

Na de adiabatische verplaatsing moeten de twee volumes alsnog in thermisch evenwicht gebracht worden. Dat doen we met de code hieronder.

In beide controle volumes zit hetzelfde soort gas. Aangezien de warmteoverdracht tussen de volumes wordt bepaald door de soortelijke warmte van het gas, en deze voor beide hetzelfde is, zal de eindtemperatuur het gemiddelde zijn van de temperaturen van beide volumes.

times = []
temp1 = []
temp2 = []

average_temp = (cv1.temperature + cv2.temperature) / 2
cv1.set_temp = average_temp
cv2.set_temp = average_temp
cv1.v_piston = 0.0
cv2.v_piston = 0.0
time = 0.0

while cv2.temperature < 0.99 * cv2.set_temp:
    time += DT
    cv1.take_time_step()
    cv2.take_time_step()
    temp1.append(cv1.temperature)
    temp2.append(cv2.temperature)
    times.append(time)

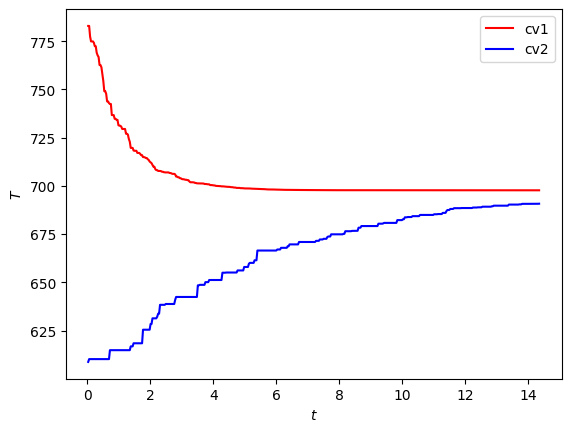

plt.figure()
plt.xlabel('$t$')
plt.ylabel('$T$')

plt.plot(times, temp1, '-r', label='cv1')
plt.plot(times, temp2, 'b-', label='cv2')
plt.legend()

plt.show()

Vergelijk van de twee experimenten¶

We hebben de zuiger in twee experimenten verschoven:

We begonnen in toestand 0, waarbij de zuiger in het midden stond en naar toestand 1 bewoog, met thermisch contact tussen de twee volumes.
We begonnen in toestand 0 en verplaatsten de zuiger zonder thermisch contact (adiabatisch) naar toestand 2. Daarna brachten we de twee volumes in thermisch contact en zonder volumeverandering naar evenwicht kwamen in toestand 3.

Deze processen zijn schematisch weergegeven in Figure 2.

Schematische weergave van de twee processen in een (p,V)-diagram met de verschillende toestanden genummerd weergegeven. — Figure 2:Schematische weergave van de twee processen in een $(p,V)$ -diagram met de verschillende toestanden genummerd weergegeven.

Uit de thermodynamische formules en uit de simulatie kun je concluderen dat de eindtemperatuur na deze twee experimenten verschillend is. Omdat we het systeem nooit in thermisch contact met de omgeving hebben gebracht, moet de energie hiervoor uit de arbeid komen die de zuigerwand heeft verricht. Dit laat zien dat de arbeid die nodig is van de ene in de andere toestand te komen, afhankelijk is van het gekozen proces.

Een reversibele route is dan het ‘goedkoopste’ proces om in een toestand te komen. Voor het experiment zou het perfect uitgevoerde isotherme proces reversibel zijn en daarom de laagste temperatuur opleveren bij $x=-0.8$ .

Willen we maximale arbeid halen in de stap van toestand 2 naar toestand 3, dan kunnen we dat doen met twee reversibele warmtepompen die de twee beheersvolumes koppelen aan een denkbeeldig bad. Entropie is een toestandsgrootheid, zodat de entropieproductie in dit proces net zo groot moet zijn als in onze zuiger van daarnet. Voor een reversibel proces zoals we met deze warmtepompen uitvoeren is er geen entropieproductie. Dan moet er dus gelden dat:

\Delta S_{\text{sys}} + \Delta S_{\text{omg}} = 0

(7)

Als we de omgevingstemperatuur op een waarde stellen van $T_{\text{omg}}$ dan moet er dus gelden:

\Delta S_{\text{omg}} = -\frac{Q_{\text{rev}}}{T_{\text{omg}}} \Rightarrow Q_{\text{rev}} = T_{\text{omg}} \Delta S_{\text{sys}}

(8)

Dit betekent dat het systeem tijdens dit reversibele proces deze hoeveelheid $Q_{\text{rev}}$ moet accepteren van de omgeving om de eindtoestand te bereiken.

Omdat we daarnaast van de eerste hoofdwet weten dat:

\Delta U_{\text{sys}} = Q_{\text{rev}} - W_{\text{rev}}

(9)

en er moet gelden dat de interne energie van het systeem niet verandert tijdens dit temperatuurverloop kunnen we concluderen dat:

W_{\text{max}} = W_{\text{rev}} = T_{\text{omg}} \Delta S_{\text{sys}} = N k_B T_{\text{omg}} \ln{\frac{25}{9}}

(10)

In het proces dat bij onze simulatie heeft plaatsgevonden is er geen enkele arbeid door het systeem uitgevoerd. We zien dus dat de entropie die we in dit geval hebben berekend een maat is voor de arbeid die we hadden kunnen winnen door op dezelfde eindtoestand te komen via een reversibel proces.

We kunnen dit ook andersom zeggen: de hoeveelheid entropie die tijdens het proces gecreëerd wordt is een maat voor de hoeveelheid beschikbare arbeid die we tijdens het proces hebben verloren door het niet perfect reversibel uit te voeren.

energies = np.zeros(1000, dtype=float)
energies2 = np.zeros(1000, dtype=float)
temperatures = np.zeros(1000, dtype=float)
temperatures2 = np.zeros(1000, dtype=float)
r1 = np.zeros(1000, dtype=float)
r2 = np.zeros(1000, dtype=float)

for i in range(500):
    time += DT
    cv1.take_time_step
    cv2.take_time_step
    energy = 0.0
    energy2 = 0.0
    for p in cv1.particles:
        energy += p.kin_energy
        r1[i] = np.linalg.norm(p.r)

    for p in cv2.particles:
        energy2 += p.kin_energy
    energy = energy *30*1.66e-27 * 2.5 * 10**3
    energy2 = energy2 *30*1.66e-27 * 2.5 * 10**3
    temperatures[i] = cv1.temperature
    temperatures2[i] = cv2.temperature
    energies[i] = energy
    energies2[i] = energy2

energies1c = np.zeros(1000, dtype=float)
energies2c = np.zeros(1000, dtype=float)
temperatures1c = np.zeros(1000, dtype=float)
temperatures2c = np.zeros(1000, dtype=float)
heats1c = np.zeros(1000, dtype=float)
heats2c = np.zeros(1000, dtype=float)

for i in range(500):
    time += DT
    cv1c.take_time_step
    cv2c.take_time_step
    energyc = 0.0
    energy2c = 0.0
    for p in cv1c.particles:
        energyc += p.kin_energy
    for p in cv2c.particles:
        energy2c += p.kin_energy
    energyc = energyc *30*1.66e-27 * (2.5 * 10**3)**2
    energy2c = energy2c *30*1.66e-27 * (2.5 * 10**3)**2
    temperatures1c[i] = cv1c.temperature
    temperatures1c[i] = cv2c.temperature
    energies1c[i] = energyc
    energies2c[i] = energy2c
    heats1c[i] = cv1c.heat
    heats2c[i] = cv2c.heat

# plt.figure()
# plt.plot(temperatures, energies)
# plt.plot(temperatures2, energies2)
# plt.xlabel('Temperature')
# plt.ylabel('Energy')


# plt.figure()
# plt.plot(temperatures1c, energies1c)
# plt.plot(temperatures2c, energies2c)
# plt.xlabel('Temperature')
# plt.ylabel('Energy')

work_isothermal =  energies[0] - energies[-1]
work_adiabatic = energies1c[0] - energies1c[-1]
m = (40 * 28*1.7E-27 * 1 * (1E-9/2.5E-12)) / np.linalg.norm(r1[-1] - r1[0])

print('Verschil in arbeid is', m*(work_adiabatic - work_isothermal))

Verschil in arbeid is 4.4443582964552606e-39

entropie_productie = 0.0

# entropie productie via ongelijkheid van clausius
for i in range(500):
    entropie_productie += ((heats1c[i] - heats1c[i-1]) / temperatures1c[i])

print('De entropie productie is', - entropie_productie)

De entropie productie is 0.3050553034469342
